Монтажна глибина рами
180/186 мм
Товщина заповнення
34-50 мм
Система ущільнення
2 контури, EPDM
Кількість стулок конструкції
1, 2
З терморозривом
| тип системи | підйомно-розсувна |
| монтажна глибина рами | 180/186 мм |
| монтажна глибина стулки | 80 мм |
| кількість напрямних | 1, 2 |
| Uf | 1,2 W/m²K |
| Uw | 0,8 W/m²K для конструкції зі стулкою 2500х3000(h) |
| Ug | 0,5 W/m²K |
| товщина заповнення | 34-50 мм |
| термоміст | до 34 мм |
| система ущільнення | 2 контури, EPDM |
| максимальна вага стулки | 400 кг |
| max. розміри стулки | до 3100 мм |
| max. ширина конструкції | до 8000 мм |
| колір профілю | порошкове покриття за шкалою RAL |
| монтажна глибина рами | 280 мм, 286 мм |
| монтажна глибина стулки | 80 мм |
| кількість напрямних | 3 |
| видима частина профілю | 126,9 мм |
| висота порогу | 43,5 мм |
| товщина заповнення | 34–64 мм |
| термоміст | 34, 46 мм |
| кількість камер профілю рами | 9 |
| Коефіцієнт теплопередачі профілю (Uf) | 1,55 W/(m2·K) |
| Опір вітровому навантаженню | A |
| Максимальні розміри конструкції | ширина – 12000 м висота – 3300 мм |
| Кількість стулок у конструкції | 3 і більше |
Трирейкова конструкція має три напрямні для руху стулок, що дозволяє встановлювати стулки у трьох різних площинах, даючи змогу відчиняти проріз на 2/3, на відміну від дворейкової та монорейкової конструкції, які дозволяють це лиш на 1/2.
Трирейкова рама складається з двох частин, які з’єднуються між собою самонарізними гвинтами і ущілюнюються гумовим ущільнювачем. Це зроблено як для можливості виконання отворів водовідведення всередині рами, так і для полегшення з’єднання складових профілю термомостами.
Так само як монорейкова і дворейкова, трирейкова рама складається з одного профілю по всьому периметру, мінімізуючи їх кількість в системі. Рама може бути без крила і з крилом, аналогічно з моно- і дворейковою, але оскільки трирейкова рама складається з двох частин, зовнішня частина для обох рам є спільною.
Профіль виготовлений з первинного алюмінію 6063, можливість фарбування порошковим методом у будь-який колір за шкалою RAL.
Підйомно-розсувна система Framex HS 180 призначена, перш за все, для скління великогабаритних прорізів. Одна конструкція Framex HS 180 може замінити стіну.
Стулки Framex HS 180 рухаються в одній площині, заходячи одна за одну, що забезпечує економію внутрішнього простору при відчиненні.
Вага стулки в такій системі може досягати 400 кг, але за рахунок спеціальної європейської фурнітури відчинення відбувається легко.
Підсилений профіль дозволяє виготовляти габаритні конструкції висотою до 3200мм.
Система передбачає 4 варіанти виконання рами – монорейкова, дворейкова, з крилом та без крила.
Монорейкові конструкції передбачають як виконання 1 рухомої стулки, так і можливість влаштування 2 рухомих стулок шляхом застосування штульпового з’єднання. Скління глухої частини монорейкової конструкції здійснюється безпосередньо в раму, що полегшує збирання та зменшує масу конструкції.
Ще однією перевагою «теплої» розсувної системи Framex HS 180 є високий опір теплопередачі, що дозволяє мінімізувати тепловтрати через віконний або дверний проріз та збільшити енергоефективність будівлі.
Надійна вітроізоляція за рахунок додаткового контуру притулу.
Дренажна система та використання герметизуючих вкладок забезпечують захист конструкцій від проникнення води.

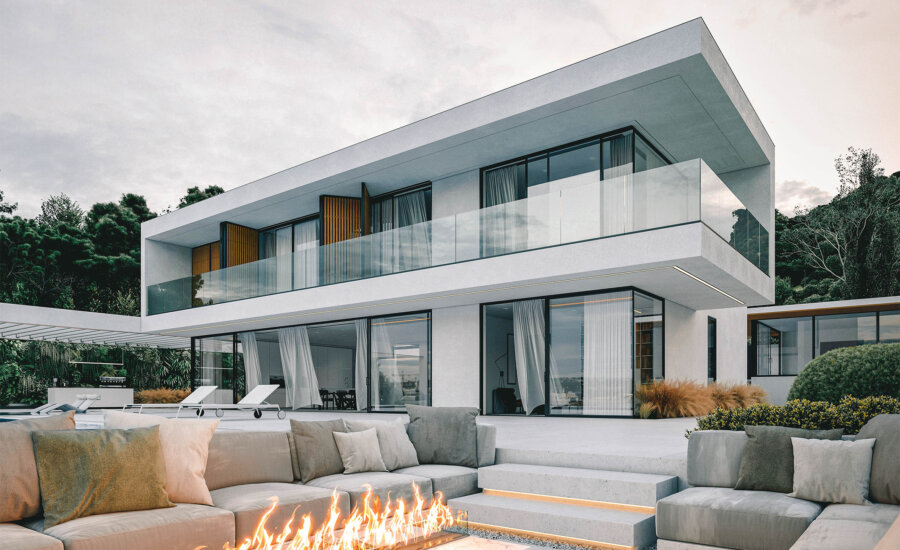

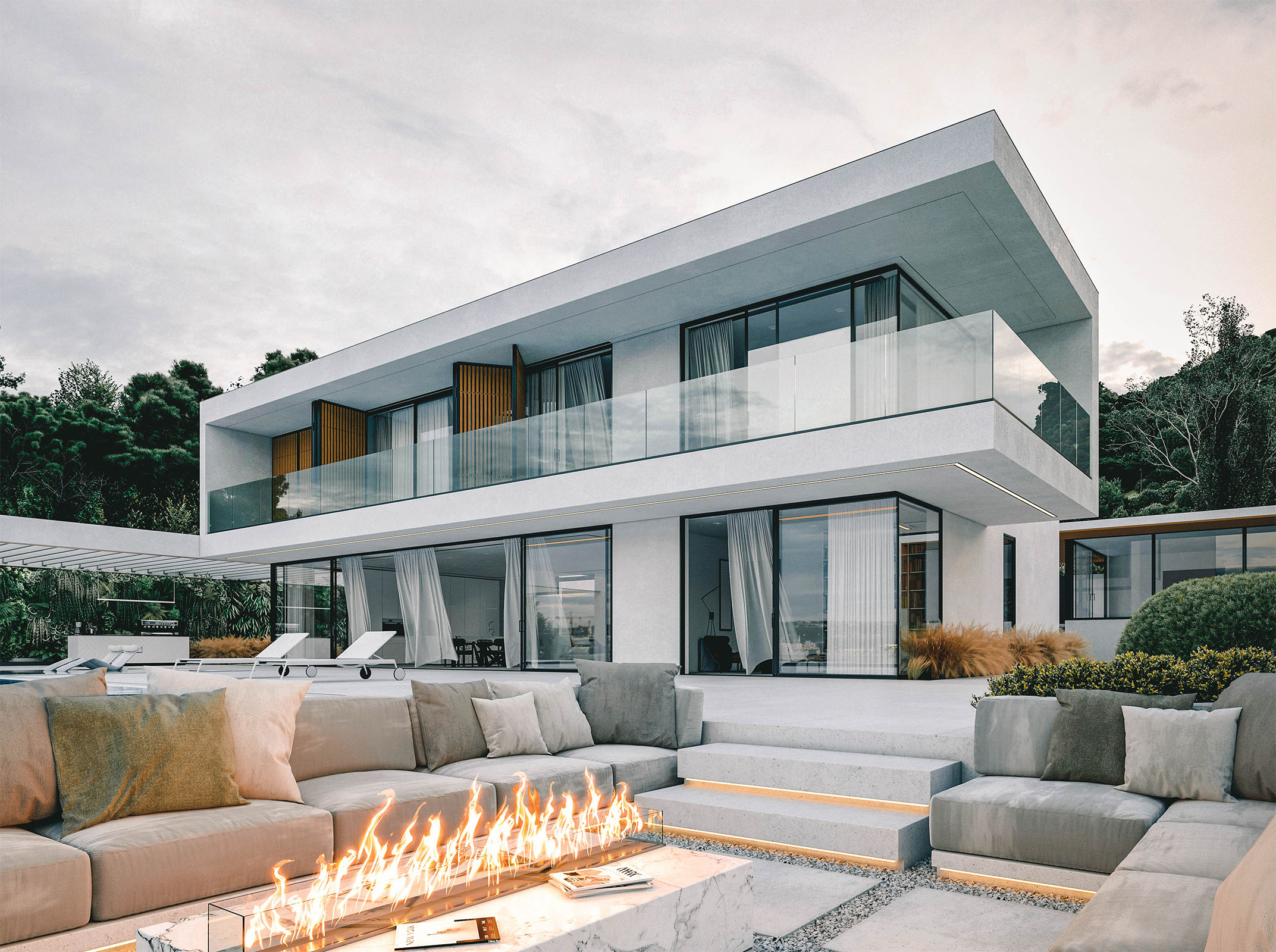

Структурне кутове скління — це можливість створити унікальний ефект «прозорого кута», який наповнює простір світлом і повітрям, відкриваючи нові горизонти для візуальних рішень.
Один із ключових аспектів такого скління — безрамний кут, що дозволяє створити «невидимі» з’єднання між скляними панелями. Ефект «ширяючого» кута розширює простір, створюючи відчуття легкості.
Розсувна система позбавляє від громіздких і нерухомих конструкцій, пропонуючи рішення, що заощаджує місце без втрати зручності. Такий механізм забезпечує плавний хід скляних панелей і дозволяє зручно відкривати й закривати прорізи — що особливо актуально для невеликих приміщень.
Не менш важливою перевагою є максимальне пропускання світла. Завдяки відсутності кутових стійок скло пропускає більше природного світла, наповнюючи кімнату світлом і створюючи атмосферу простору й затишку.
Це особливо важливо, коли в будинку чи офісі хочеться досягти ефекту панорамного огляду та візуально розширити простір.
При цьому конструкція гарантує міцність і безпеку. Використання загартованого скла й триплексу як матеріалів для скління дозволяє створити надійну й довговічну систему, стійку до механічних пошкоджень. У разі руйнування скла така конструкція забезпечить високий рівень безпеки.
Значення професійного монтажу. Щоб система функціонувала бездоганно, вкрай важливим є досвідчений монтаж. Помилки під час встановлення можуть призвести до порушення герметичності або зниження ефективності механізму, що зробить систему менш надійною. Якісний монтаж гарантує довговічність і надійність всієї конструкції.
Система Framex HS 180 розроблена для легкого та надійного інтегрування з фасадною системою Framex F50, що дозволяє створювати естетично гармонійні та технічно досконалі конструкції. Спеціально для цього в процесі розробки була спроєктована окрема адаптаційна деталь, яка забезпечує ідеальне з’єднання двох систем.
Для збереження єдиного стилю та естетичного вигляду конструкцій Framex пропонує ряд стійок та ригелів Framex F50, з якими конструкції Framex HS 180 можна успішно комбінувати. Завдяки цьому ви можете реалізувати проєкт будь-якої складності, зберігаючи бездоганну естетику та надійність.
від 2 до 10 стулок
64-151 мм монтажна глибина
1,5-2 мм товщина стінок системи
45/81 мм монтажна глибина рами
4-10 мм, 16-22 мм – товщина заповнення
2 контури, фетровий – ущільнювач
2, 3, 4, 5, 6 – кількість стулок конструкції
З терморозривом
Монтажна глибина рами 72 мм
Товщина заповнення 26-56 мм
72 мм – монтажна глибина рами
26-56 мм – товщина заповнення
3 контури, EPDM – система ущільнення
1, 2 – кількість стулок конструкції
71 мм – монтажна глибина рами
24, 32, 42 мм – товщина заповнення
2 контури, ТРЕ – система ущільнення
1, 2 – кількість стулок конструкції
71 мм – монтажна глибина рами
24, 32, 42 мм – товщина заповнення
2 контури, ТРЕ – система ущільнення
3, 4, 5, 6, 7 – кількість стулок конструкції
60/90 мм – монтажна глибина рами
4, 6 мм – товщина заповнення
2 контури, фетровий – система ущільнення
2,3,4,5,6 – кількість стулок конструкції
